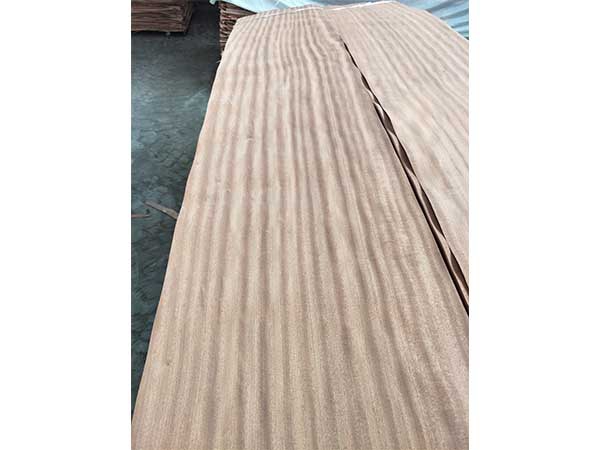

木皮又稱為面板、面皮。是由旋切、刨切方法生產(chǎn)的木質(zhì)薄片狀材料。桃花芯木皮就是用奧古曼木材加工的木皮，由于桃花芯具有：光澤強(qiáng)，紋理直；結(jié)構(gòu)細(xì)，均勻；重量輕；硬度軟；強(qiáng)度低；干縮中，無結(jié)疤等特性，所以被大量用于旋切木皮的加工。市場上桃花芯木皮的厚度一般在0.1—0.6mm之間，越薄的木皮需要越好的木質(zhì)。桃花芯木皮按品質(zhì)不同，一般分為甲乙面、丙面、丁眼、小補(bǔ)等品級(jí)，判斷品級(jí)主要根據(jù)皮子的顏色、木質(zhì)、蟲眼、色差、結(jié)疤、小鮮結(jié)、洞等的好壞、有無、多少；千百度木業(yè)公司專業(yè)旋切桃花芯木皮。

　　刨切薄木制造工序

　　通常，加工天然薄木的是采用刨切的方法。其工序流程如下：

　　原木→截?cái)唷史健浕ㄆ艋蛩螅偾小娓桑ɑ虿缓娓桑羟小鷻z驗(yàn)包裝→入庫

　　以下僅介紹其中三個(gè)重要環(huán)節(jié)：

　　1、截剖

　　原木進(jìn)廠后，首先要按照所需長度截成木段，而后再剖制木方時(shí)，必須根據(jù)原木直徑、木材紋理和木方在刨切機(jī)上的固定方法選擇鋸剖方案，使刨切的薄木寬度不小于有關(guān)要求。

　　方案合理不僅出材率高，而且制得的徑切薄木多，弦切薄木少，所得產(chǎn)品裝飾價(jià)值高。不同徑級(jí)的桃花芯木皮要采用不同的鋸剖方案。圖中的粗實(shí)線為鋸剖線，箭頭方向是刨刀的刨切方向：

　　在實(shí)際生產(chǎn)中，直徑小于400mm的原木通常采用鋸剖方案B，而直徑為400~800mm的原木則多采用鋸剖D和E。采用這些鋸剖方案生產(chǎn)薄木時(shí)，出板率高，薄木質(zhì)量較好，刨切機(jī)效率較高。

　　2、蒸煮

　　木方經(jīng)過蒸煮（即水熱處理）以后，木材的可塑性增加。提高木材塑性的最有效方法是將溫度和含水率這兩個(gè)因素同時(shí)配合調(diào)整，即提高木材的溫度同時(shí)又增加木材的含水率。這就是實(shí)際生產(chǎn)中通常用飽和蒸汽或熱水對木方進(jìn)行蒸煮處理一水熱處理的原因所在。

　　首先，木方放入蒸煮池時(shí)，應(yīng)按樹種，木方規(guī)格分別進(jìn)行；水溫最好保持常溫，并緩慢升溫，以免因熱應(yīng)力導(dǎo)致木方開裂。升至 40℃以上時(shí)，更應(yīng)放慢升溫速度；蒸煮過度也會(huì)降低薄木質(zhì)量；蒸煮池應(yīng)經(jīng)常常清除樹脂、樹皮、泥沙，并經(jīng)常換水，以減少木方污染；蒸煮處理后的木方應(yīng)及時(shí)放入刨切機(jī)前的貯木溫水槽中，保溫在40~50℃范圍（隨樹種和薄木厚度而定）。下表列出了幾種木材的蒸煮基準(zhǔn)，僅供參考。

　　3、干燥

　　干燥后含水率一般要求在8%~12%為宜，薄木干燥設(shè)備有連續(xù)作業(yè)的滾筒式干燥機(jī)和帶式干燥機(jī)以及間歇作業(yè)的干燥室。干燥室是老式干燥設(shè)備，很不經(jīng)濟(jì)，但干燥質(zhì)量較好。應(yīng)用最廣泛的是滾筒式干燥機(jī)。比較簿的薄木，特別是厚度小于0.4mm的薄木，必須采用帶式干燥機(jī)。
